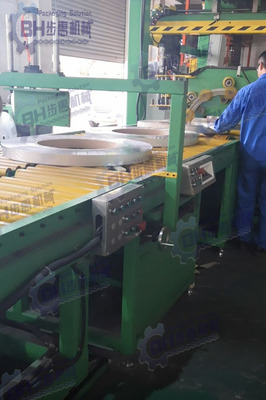

卧式钢带包装机组:
BHWW型卧式金属卷包装线以卧式包装机为主，适应各种窄金属卷包装，专业服务于国内外金属卷生产企业，金属卷主要包括钢带、铜带、铝带、合金带材等。
包装线整体工艺流程简洁，布置紧凑美观，技术先进，运行连续有效，安全性高，综合能耗低，操作维护简单，运行费用低。
设计理念：依据用户的需求和要求，量身设计，非标定制。
卧式包装线工艺流程描述
分切后的金属卷由取料台车（或C型钩吊装）→缓存十字臂行车→取料翻转机→称重线→三道或四道打包线→BHW卧式缠绕包装机→过度输送线→对中线→堆垛顶升机构→堆垛机→升降台车（木托盘人工放置）→叉车清空。整体吊装到移动台车上，然后由台车通过移动对准已设定的排辊间隙距离内，有台车上的顶出机构，将逐个金属卷推入，金属卷滚动输送到开口朝下立式包装机上，包装完毕后，逐个金属卷通过斜坡，阻尼输送至翻转面加输送线的可移动式90度工业翻转机翻转工位，多卷金属卷翻转后完成了堆垛，通过输送辊道至缓存工位打包。
主要产品参数
参数 项目 | BHWW1000 | BHWW1200 | BHWW1500 |
产品高度 | ≤200mm | ≤300mm | ≤400mm |
产品外径 | 500～1000mm | 500～1200mm | 600～1500mm |
产品内径 | ≥250mm | ≥300mm | ≥300mm |
产品重量 | ≤500kg(单卷） | ≤1000kg(单卷） | ≤1500kg(单卷） |
打包机 | 三道或四道 | 三道或四道 | 三道或四道 |
滑环速度 | 约80r/min | 约70r/min | 约60r/min |
包装材料 | 编织带/缠绕膜/复合纸等 宽度:80mm 外径:450mm内径:55mm | 编织带/缠绕膜/复合纸等 宽度:80mm 外径:450mm内径:55mm | 编织带/缠绕膜/复合纸等 宽度:80mm 外径:450mm内径:55mm |
总功 率 | 约5.0kw | 约6.0kw | 约7.0kw |
电 源 | 380V/50Hz 三相四线 | 380V/50Hz 三相四线 | 380V/50Hz 三相四线 |
气 源 | 6～8kgf/cm2 | 6～8kgf/cm2 | 6～8kgf/cm2 |
